在樓宇控制系統的設計與實現過程中，防雷監測是十分重要的細節。那樓宇控制系統如何實現樓宇綜合防雷呢？林翹銀老師作出如下解答。

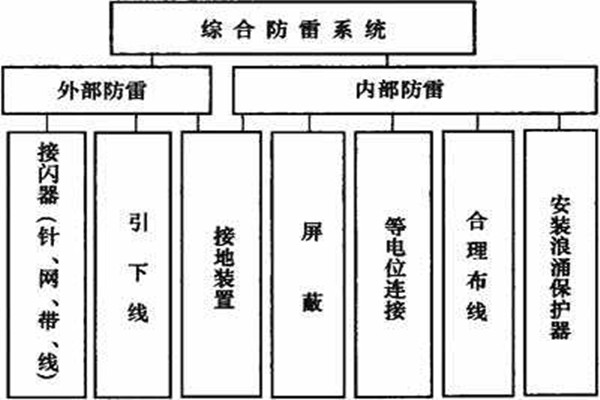

1.外部防雷裝置

大樓由接閃器、防雷引下線、接地裝置等共同構成的防直擊雷的外部防雷裝置，并首先利用建筑結構的鋼筋作為防雷裝置。

（1）利用樓宇屋面土建梁、板內自然連接的鋼筋網構成自然接閃網；其次為避免雷擊樓宇屋頂邊緣，在屋頂四周女兒墻上增設明裝接閃帶，明裝接閃帶采用φ12鍍鋅圓鋼，并沿四周女兒墻外表面外設支架，支高0.15m，支架間距1m，并與屋面板防雷接閃網相連。

（2）屋面上外露安裝的金屬建筑裝飾構件、金屬管道與屋面自然接閃網或明裝接閃帶相連。

2.內部防雷裝置

（1）在樓宇地面層處應將樓宇金屬體、金屬裝置、進出樓宇的金屬管線進行防雷等電位連接。

（2）在樓宇進線處低壓柜的配電屏的母線上裝設一級試驗的電涌保護器，電涌保護器的沖擊電流應不小于12.5KA，波形為10/350us。電涌保護器的電壓保護水平值應不大于2.5kV。

3.接地與安全

（1）各樓宇控制系統的接地與強電工作接地、防雷接地共用接地體，接地電阻不大于1Ω。變壓器、發電機中性點應與接地裝置引出干線直接連接，不間斷電源輸出端的中性線應直接重復接地、弱電系統的接地線應分別獨立引接。

（2）電梯機房、弱電機房等設有樓宇控制系統的場所應設等電位聯結。電氣和電子設備的金屬外殼、機柜、機架、金屬管、槽、屏蔽線纜外層、信息設備防靜電接地、安全保護接地、浪涌保護器（SPD）接地端等均應以最短的距離與等電位連網絡的接地端子連接。

綜上所述，樓宇控制系統實現樓宇綜合防雷需要統籌外部防雷、內部防雷以及接地安全三方面的信息，相互配合共同完成防雷工作。
